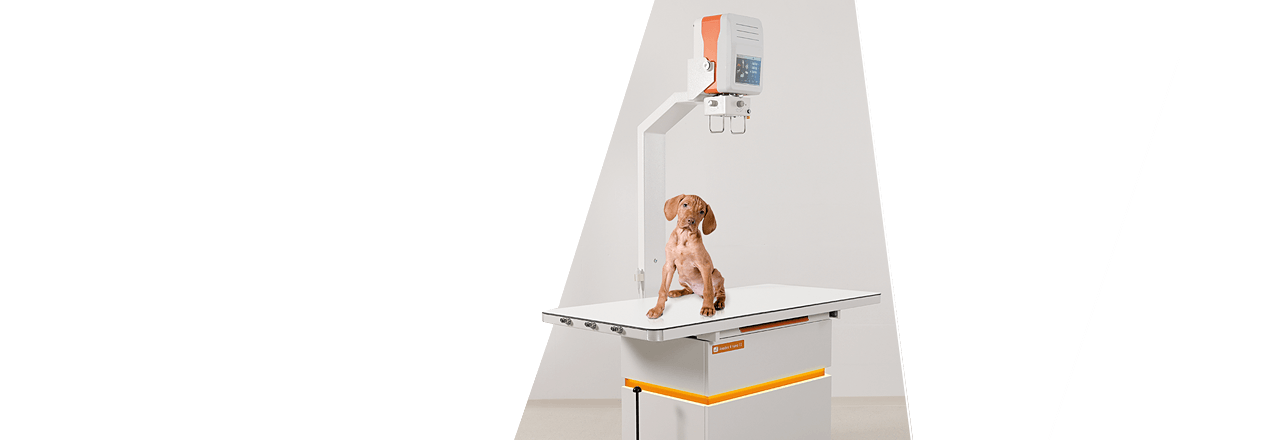

Sistema de rayos X completo y económico para su consulta de pequeños animales con tablero flotante y conexión a una toma de corriente estándar

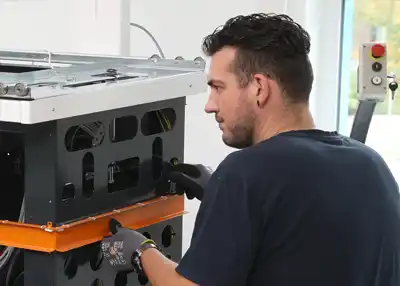

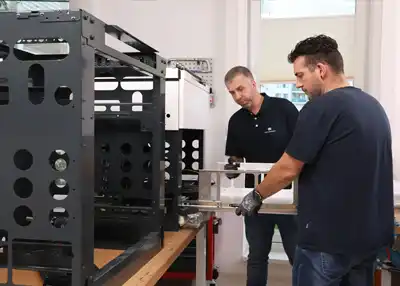

La unidad de rayos X Amadeo V nano II ha sido especialmente diseñada para las necesidades de la medicina veterinaria y es especialmente adecuada para las consultas de pequeños animales. La mesa flotante de 4 patas, completamente plana y sin soportes, le servirá de inspiración. Este sistema de rayos X veterinario es de nuevo un desarrollo propio "Made in Germany" de Oehm und Rehbein GmbH y el resultado de una estrecha colaboración con veterinarios e instituciones universitarias.

El generador de alta frecuencia de 5,6 kW está integrado directamente en la mesa de rayos X y cuenta con un visor de luz giratorio. El tablero de la mesa se puede mover muy fácilmente a través del freno de pie de la mesa. Para el suministro de energía es suficiente conectar la unidad a una toma de corriente estándar de 220V. No es necesario realizar grandes cambios en su consulta de pequeños animales.

Con la ayuda del interruptor de pie de 2 pasos se puede preparar y activar la toma de rayos X. Un gran cajón integrado con dos compartimentos ofrece suficiente espacio de almacenamiento para ayudas, piezas pequeñas, etc.



Vídeo: Sistema digital de rayos X veterinario para la medicina de pequeños animales.





Amadeo V nano II está disponible en tres versiones:

Amadeo V-DR nano II

con un detector de rayos X CsI instalado permanentemente de 17" x 14"
(área de grabación 43,3 x 35,5 cm)

Amadeo V-DR nano II

 con un detector de rayos X CsI permanentemente instalado de 17" x 17
(área de grabación 43,2 x 43,2 cm)

Amadeo V-AX nano II

para su uso con películas/casetes de RC o con el sistema de RD existente sin control de generador

Características y ventajas del sistema de rayos X para la medicina de pequeños animales

Económica

El Amadeo V-DR nano II puede funcionar con una toma de corriente estándar. No se requieren modificaciones importantes.

Cómodo

La mesa de posicionamiento del paciente completamente nivelada y sin soportes está equipada con un tablero flotante de 4 posiciones con frenos muy silenciosos. Esto permite una generosa libertad de movimientoy puede ser operada convenientemente desde el panel frontal.

Eficiente

A través de la integración en el sistema de gestión de la consulta existente, los datos de los pacientes se transfieren "con sólo pulsar un botón".

Excelente calidad de imagen

El detector de rayos X de alta calidad basado en un centelleador de yoduro de cesio (CsI), que se utiliza como estándar, impresiona con la mejor calidad de imagen incluso a valores bajos de dosis de rayos X.

Esta ventaja de calidad es particularmente evidente cuando se comparan las imágenes directamente con los detectores GadOx (Gd²O²S:Tb) que, por lo demás, se utilizan con frecuencia.

Fácil de usar

El software profesional de adquisición dicomPACS®DX-R convence por su intuitiva y moderna interfaz gráfica de usuario. Los exámenes se realizan cómodamente en el monitor y todos los ajustes necesarios de los parámetros de los rayos X se transfieren automáticamente al generador.

Rápido

Poco después del disparo (6 a 8 segundos) la imagen de rayos X ya está disponible para su visualización e informe. Esto garantiza un flujo de trabajo rápido.

Ahorro de espacio

La mesa de rayos X tiene un gran cajón con 2 compartimentos para piezas pequeñas y ayudas de almacenamiento, etc.

Sin vibraciones

El generador de alta frecuencia con suspensión sin vibraciones dispone de un diafragma giratorio para la detección de la luz.

Pensativo

Un asistente de rayos X integrado proporciona información sobre la técnica de ajuste correcta para cada examen de gatos y perros.

Único

Funciones especiales de medición como MMP (Modified Maquet Procedure), medición de la HD, TTA, TPLO, medición del corazón según Buchanan y muchas otras pueden ser utilizadas sin cargo adicional.

Seguro

Clips para asegurar las correas: Las correas pueden usarse para sujetar al animal de forma que el personal pueda salir del área de control para los rayos X.

Software de adquisición y diagnóstico para imágenes de rayos X

Software de adquisición y diagnóstico para imágenes de rayos X

Corazon de cada sistema Amadeo DR-Systems es el dicomPACS®DX-R software de addquisicion y de diagnostico con la guia de posicionamientode rayos X integrado desarrollado por OR Technology.

El software controla generadores de rayos X y unidades de rayos X de varios fabricantes, proporcionando un flujo de trabajo suave y estructurado. Una interfaz gráfica sencilla y amigable para el usuario (interfaz gráfica de usuario), operada por pantalla táctil o ratón, completa el sistema.

 El  procesamiento de imágenes profesional dicomPACS®DX-R  puede adaptarse a las necesidades individuales de los usuarios y ofrece una calidad de imagen excepcional en medicina humana y veterinaria. Ha sido especialmente desarrollado para permitir la optimización de la calidad de visualización específica de órganos, garantizando la más alta calidad de las imágenes de rayos X.

 [más información...]



Detectores de rayos X para los nano sistemas Amadeo V nano II

Digitales Röntgen: Akquisitions- und Befundsoftware für Röntgenbilder

Aquí encontrará una lista de los detectores de rayos X disponibles. Los diferentes tipos y tamaños de detectores de rayos X permiten una configuración individual del sistema.

[a la vista general...]

¿Tiene alguna pregunta?

¿Es el Amadeo V nano II la unidad de rayos X digital adecuada para su consulta o clínica veterinaria?
Averigüémoslo juntos.
Icon - llámenos +49 381 36 600 500 Icon - Envíenos su solicitud info@or-technology.com
Contacte con
OR Technology - Contacte con
  • Información del producto Sistema de rayos X Amadeo V nano II
    La unidad de rayos X Amadeo V nano II está especialmente diseñada para las necesidades de las consultas veterinarias. La mesa de posicionamiento del paciente está equipada con un tablero flotante

  • Resumen de productos de medicina veterinaria
    Rayos X digitales en medicina veterinaria - Guía para clínicas y consultorios

Optional add-ons

dicomPACS®MobileView – the web-based viewer for mobile devices


dicomPACS®MobileView  the web-based viewer for mobile devices
The web-based viewer contains all the basic functions for viewing images. You can view images virtually with any browser on mobile devices. dicomPACS®MobileView offers vets a previously unknown degree of mobile freedom in the workplace inside and outside of hospitals or practices, with the radiological image material available from anywhere.

Cloud ORCA – storage of medical data (images and documents) as well as sharing via the internet


ORCA  storage of medical data (images and documents) as well as sharing via the internet
ORCA
(OR Tecxhnology Cloud Archiving) is a cloud-based platform specially designed for storing, viewing and sharing medical images and documents. ORCA® offers two exciting applications: ORCA® Archive and ORCA® Share.



dicomPACS®vet – the sophisticated and high-tech image management solution

dicomPACS®vet  the sophisticated and high-tech image management solution
dicomPACS®vet  is an easy to operate, well thought out instrument for daily diagnoses. The software includes the acquisition, processing, transfer and archiving of image material and can easily be integrated into all common administration systems.


Technical Data for Amadeo V nano II (standard configuration)

HF generator incl. X-ray tube
  • Nominal power 5,6 kW
  • 40 kV - 125 KV, in 1 kV increments
  • Dual focus tube, focal spot 0.6/1.8 mm
  • Rotatable collimator
  • Power 220-240 V single-phase (standard socket)
X-ray stand with table
  • X-ray stand with fixed SID = 105 cm
  • Rotatable collimator with LED light
  • Table system with four way floating table top and very quiet brakes
  • Large, completely flat, scratch-resistant and dose-optimised table surface without upstands, dimensions: 1591 x 742 mm, table height 839 mm
  • At the table end faces 3 pcs. each fixing clamps (cleats / rope ties) for holding ropes
  • Integrated drawer for positioning aids etc.
  • Indirect lighting through LED strips between the drawers.
  • Stable and durable design of all components in modern design
  • Foot switch, 2-stage (collimator light on / X-ray shot)
  • Weight approx. 180 kg
CsI X-ray detector 35 cm x 43 cm

Excellent image quality even at low radiation dose -
Different sizes and resolutions available

CsI X-ray detector 43 cm x 43 cm

Excellent image quality even at low radiation dose -
Different sizes and resolutions available

Operation by acquisition station

Mini PC with 24” monitor including dicomPACS®DX-R acquisition and diagnostic software with modern graphical user interface

  • Control of the flat panel monitor
  • Control of the X-ray generator
  • Customised, organ-specific image processing CoP (Cognition Optimised Processing)
  • Mulitmedia X-ray positioning guide
  • DICOM Send SCU for image transfer to a PACS system
  • SCU/SCP instructions for connecting to the practice's data processing system
  • Patient CD
Fixing clamps

Clamps for holding ties to hold the animal in place so that staff can leave the controlled area during the shot

Optional Components for Amadeo V nano II Systems

Hand switch
Grid for 17" x 17" detectors - 200LPI
Subject to technical modifications
