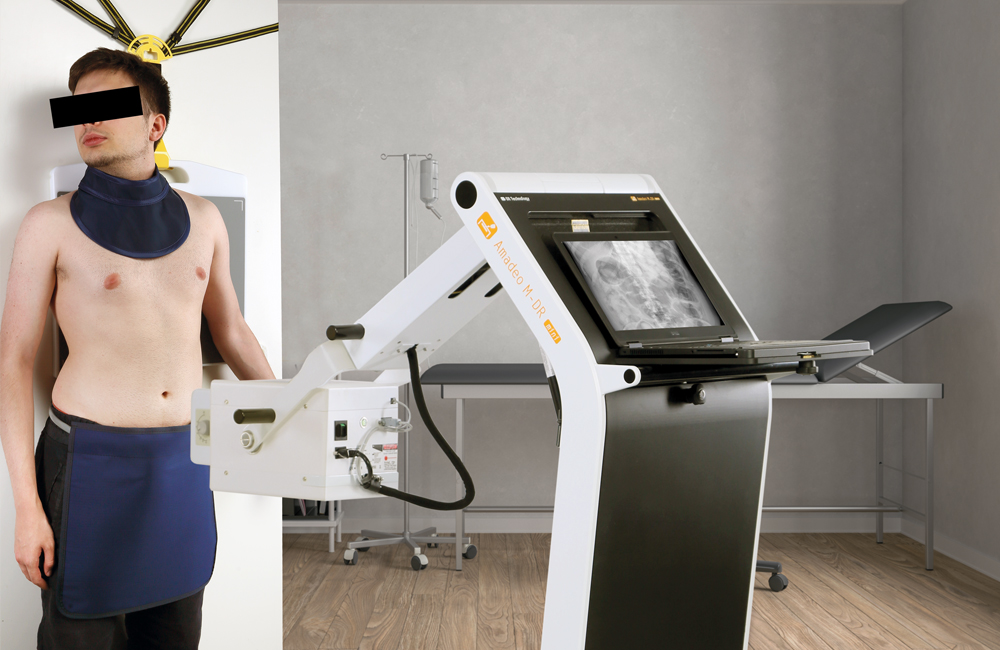

Paquete completo de rayos X para radiografía digital en caso de que se sospeche que el cuerpo se ha embalado.

La solución completa de rayos X digital y ligera Amadeo M-DR mini es ideal para un rápido diagnóstico radiológico. Las imágenes de rayos X de gran nitidez pueden verse, ampliarse y procesarse utilizando el software de rayos X para el sector humano integrado en el sistema. El todoterreno móvil contiene todos los componentes necesarios y es muy fácil de manejar.

El práctico asistente de rayos X integrado en el software de rayos X para la técnica de ajuste correcto permite incluso al personal no capacitado realizar exámenes de rayos X precisos.

El sistema se diseñó principalmente para su uso móvil y puede ser transportado fácilmente debido a su bajo peso total y su compactibilidad. El ligero todoterreno puede ser fácilmente arrastrado por los escalones, puede ser girado en el lugar sin necesidad de levantarlo y es resistente a la inclinación en superficies inclinadas. Las grandes y estables ruedas facilitan los desplazamientos.



nach oben

Radiografía digital inalámbrica como una solución completa y ligera para uso ambulatorio y estacionario





nach oben

Los sistemas Amadeo M-DR mini están disponibles en las siguientes versiones:

Amadeo M-DR mini:

Sistema de rayos X móvil con un detector de rayos X inalámbrico

nach oben

Features & Benefits of Amadeo M-DR mini Systems

Lightweight, mobile and ultimately versatile

The Amadeo M-DR mini is one of the most lightweight portable wireless X-ray systems available worldwide. The sturdy system has an integrated DR X-ray detector and is designed for use in diverse conditions. The Amadeo M-DR mini is the best choice for X-raying whenever lightweight equipment is a must.

Benefit: Versatile and portable

Resumption of workflow after brief power outage or relocation

You are familiar with the problem: When a conventional X-ray system is relocated or there is a brief power outage, the system has to be switched on again to resume work. This costs valuable time and patience.

Not so with the Amadeo M-DR mini. Thanks to integrated batteries, the system is able to bridge power outages lasting several minutes. In the case of a brief power outage, you can simply continue working and take up to three additional X-ray images. This is an immeasurable advantage wherever a continuous power supply cannot be guaranteed, e.g., in disaster areas.

If the X-ray system has to be relocated frequently during use, it is no longer necessary to shut down the system before cutting the power supply. Just pull the plug, relocate, and plug the system back in. Time consuming reboots are a thing of the past.

The batteries ensure that all electronic components remain ready for use for several hours. Should it be necessary to take X-ray images outside the reach of a wall socket simply plug in the X-ray system for approx. 60 seconds in advance.

Benefit: No delays after relocation and independence of reliable power supply

Advanced industrial design

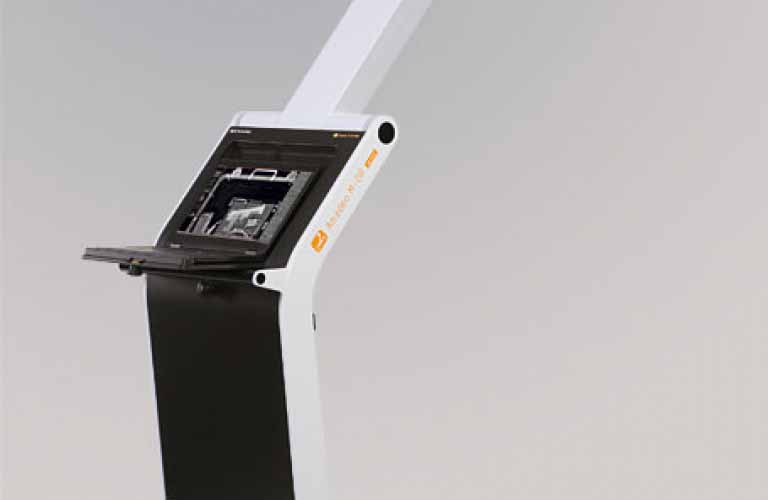

The innovative and lightweight construction „Made in Germany“ combines excellent stability, mechanical sturdiness and low weight. Its sophisticated design makes the system easy to clean. The laptop and X-ray unit are stored in splash-proof compartments. All electronic components are sealed to ensure safe transport, and, where possible, cables are routed internally. The height of the tube head can easily be adjusted and freely rotated.

Benefit: A functional and minimalistic design gives rise to a lightweight unit

Easy handling and shipping

The Amadeo M-DR mini is easy to transport and fits into standard hatchback cars. The system can readily be pulled over steps, swivelled in all directions (a huge advantage in confined spaces and elevators) and does not tip over on uneven ground. Its large and sturdy wheels permit effortless movement in all terrain.

The integrated block brakes ensure safe working conditions. The entire system can be set up and ready for use in less than two minutes.

Benefit: Easy to transport and quickly deployable in an emergency

Safe working environment

Due to excellent lead shielding, the radiation leakage from the housing of the Amadeo M-DR mini is minimal. During the X-ray process, the control area is less than 1.5 m*.

Benefit: Outside of the small control area, no further radiation protection measures are required

Reliable

The Amadeo M-DR mini X-ray system functions reliably under extreme climatic conditions such as high humidity and large temperature fluctuations. For this reason, the products from this series are preferred by first aid services, military corps, research ships and offshore platforms etc.

Benefit: Professional performance under extreme climatic conditions

Short cycle time

Despite its small size, the high-frequency generator of the Amadeo M-DR mini has a high power output. At full load, the system produces up to six images per minute – a top performance rate for such units*.

Benefit: Short exposure times result in high throughput

* depending on the X-ray tube
nach oben

Software de adquisición y diagnóstico para imágenes de rayos X

DXR human

Corazon de cada sistema Amadeo DR-Systems es el dicomPACS®DX-R software de addquisicion y de diagnostico con la guia de posicionamientode rayos X integrado desarrollado por OR Technology.

El software controla generadores de rayos X y unidades de rayos X de varios fabricantes, proporcionando un flujo de trabajo suave y estructurado. Una interfaz gráfica sencilla y amigable para el usuario (interfaz gráfica de usuario), operada por pantalla táctil o ratón, completa el sistema.

 El  procesamiento de imágenes profesional dicomPACS®DX-R puede adaptarse a las necesidades individuales de los usuarios y ofrece una calidad de imagen excepcional en medicina humana y veterinaria. Ha sido especialmente desarrollado para permitir la optimización de la calidad de visualización específica de órganos, garantizando la más alta calidad de las imágenes de rayos X.

 [más información...]



nach oben

Detectores de rayos X para los mini sistemas Amadeo M

Digitales Röntgen: Akquisitions- und Befundsoftware für Röntgenbilder

Aquí encontrará una lista de los detectores de rayos X disponibles. Los diferentes tipos y tamaños de detectores de rayos X permiten una configuración individual del sistema.

[a la vista...]

nach oben

¿Tiene alguna pregunta?

¿Es el Amadeo M-DR el sistema móvil de rayos X adecuado para su aplicación en el puerto, la aduana o las fronteras nacionales?
Averigüémoslo juntos.
Icon - llámenos+49 381 36 600 500 Icon - Envíenos su solicitudinfo@or-technology.com
Contacte con
OR Technology - Contacte con
nach oben
  • Folleto Radiografía digital para la protección civil, la lucha contra el terrorismo y la ciencia forense
    La industria de la seguridad es un segmento de mercado en crecimiento a nivel mundial con una amplia gama de aplicaciones; las autoridades, embajadas, empresas de eliminación de artefactos explosivos, aeropuertos y empresas se benefician de las aplicaciones radiológicas

  • Brochure Digital radiography for targeted operations against terrorism, for civil defense and forensic science
    The security industry is a globally growing market that includes many business fields: public authorities, embassies, municipal bomb squads, airports or corporations use radiography to examine suspicious objects in different locations

  • Product information multiplex wood transport box for the Amadeo M-DR mini X-ray system
    The multiplex transport box is very weatherproof and durable and offers optimal protection during the transport of the Amadeo M-DR mini. The box can be loaded without having to lift the X-ray system.

  • Product information protection box for 14x17 inch detector
    This protection box protects 14x17 inch wireless X-ray detectors from external shocks and strong vibrations. The housing contains several protective layers to absorb shocks and increase the load capacity.

  • Product information plastic transport box for Amadeo M-DR mini X-ray system
    The plastic transport box offers optimal protection for transporting the Amadeo M mini. Loading the system into the box is easy thanks to the integrated ramp; there is no need to lift the system at all.

nach oben

Complementos opcionales

dicomPACS®MobileView - el visor basado en web para dispositivos móviles

dicomPACS®MobileView - el visor basado en web para dispositivos móviles
El visor basado en web contiene  todas las funciones básicas para ver e elaborar imágenes. Puede ver imágenes virtualmente con cualquier navegador en dispositivos móviles. dicomPACS®MobileView ofrece a los médicos y personal de enfermería un grado desconocido de libertad móvil en el lugar de trabajo dentro y fuera de hospitales o prácticas, con el material radiológico disponible en cualquier lugar.

ORCA - Almacenamiento de datos médicos (imágenes y documentos), así como el intercambio a

ORCA® - Almacenamiento de datos médicos (imágenes y documentos), así como el intercambio a través de Internet
ORCA
® (OR Technology Cloud Archiving) es una plataforma basada en la nube diseñada especialmente para almacenar, ver y compartir imágenes médicas y documentos. ORCA® ofrece dos aplicaciones interesantes: ORCA® Archive y ORCA® Share.

<i>dicomPACS</i><sup>®</sup> - la solución de gestión de imágenes sofisticada y de alta tecnología

dicomPACS® - la solución de gestión de imágenes sofisticada y de alta tecnología
Con dicomPACS®, todas las imágenes generadas por dispositivos digitales de rayos X, CT, MRI y ultrasonido, así como documentos diversos (por ejemplo, cartas médicas, descubrimientos médicos, historial médico, faxes) Almacenados en una carpeta digital de pacientes y fácilmente accesibles.

nach oben

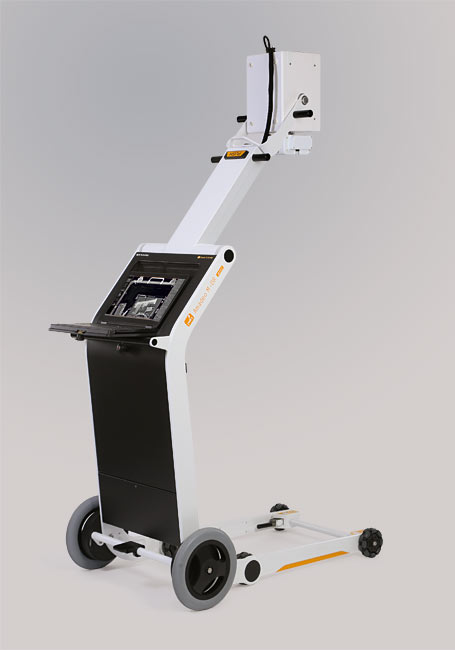

Technical details for Amadeo M-DR mini (standard configuration)

Components of the mobile X-ray unit
  • Dimensions: 56.5 x 136.5 cm; extending to 124.6 x 195.5 cm
  • Weight approx. 79 kg
Stand
  • Advanced industrial design
  • Designed and made in Germany
  • Compartments for notebook and X-ray detector
  • Very lightweight, sturdy and robust
  • Can easily be pulled over stairs
  • High tipover stability in uneven terrain
  • Maximum height: approx. 187 cm above the floor with X-ray tube extending 55 cm
High-frequency generator Amadeo P-110/100H
  • 5 kW, 110 kV / 100 mA
  • Modern LED light
  • High-performance capacitor for stable and reliable power supply
  • Remote control by hand panel
  • Compensation of power fluctuations ensures constant X-ray output
Direct radiography detector 14" x 17" wireless
  • Wireless X-ray imaging
  • Fast charging, long life batteries
Laptop with dicomPACS®DX-R acquisition console

Professional console software with modern graphical user interface, integrated X-ray positioning guide and the following modules:

  • dicomPACS®DX-R DICOM Send SCU
  • dicomPACS®DX-R DICOM Patient CD
  • dicomPACS®DX-R Cognition Optimised Processing

Optional components forAmadeo M-DR mini systems

DAP meter

Dose area product meter available

Transport case

Plastic transport box or multiplex wood transport box

VersariX portable X-ray detector mounting system
    Flat panel holder folded for minimal space requirement, weighs only 400g
nach oben
Subject to technical modifications
