Sistema de soporte giratorio digital motorizado para todas las aplicaciones en radiografía de diagnóstico

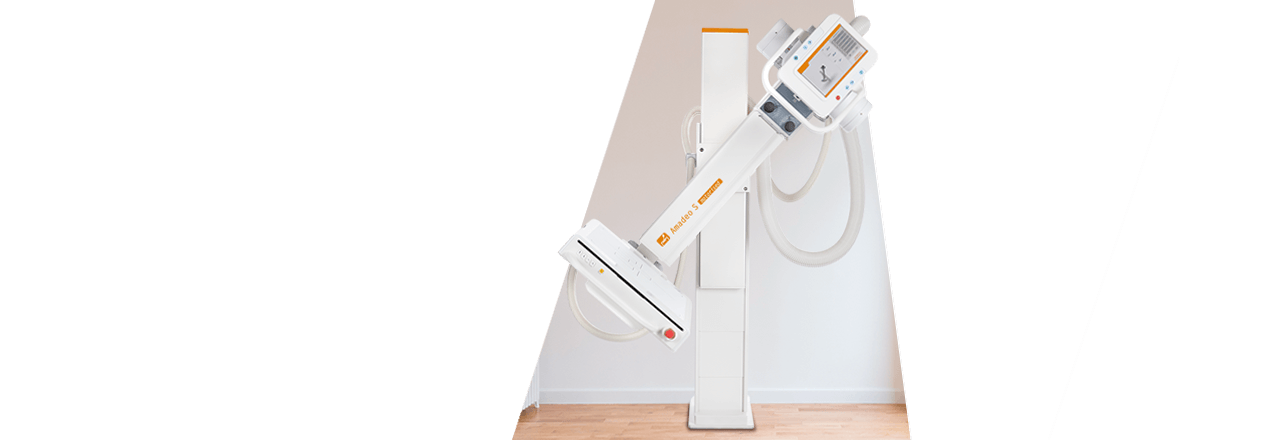

El Amadeo S motorizado es un sistema de rayos X de soporte giratorio motorizado para la producción de todas las imágenes de radiografía de proyección de diagnóstico. Tanto su diseño compacto como la altura mínima del techo de sólo 2,40 m hacen que el sistema se adapte perfectamente a espacios pequeños. Incluye todos los componentes y funciones necesarios para la radiografía digital sin casetes: sistema de soporte giratorio motorizado, generador, detector de rayos X, PC y el software de adquisición y diagnóstico dicomPACS®DX-R.

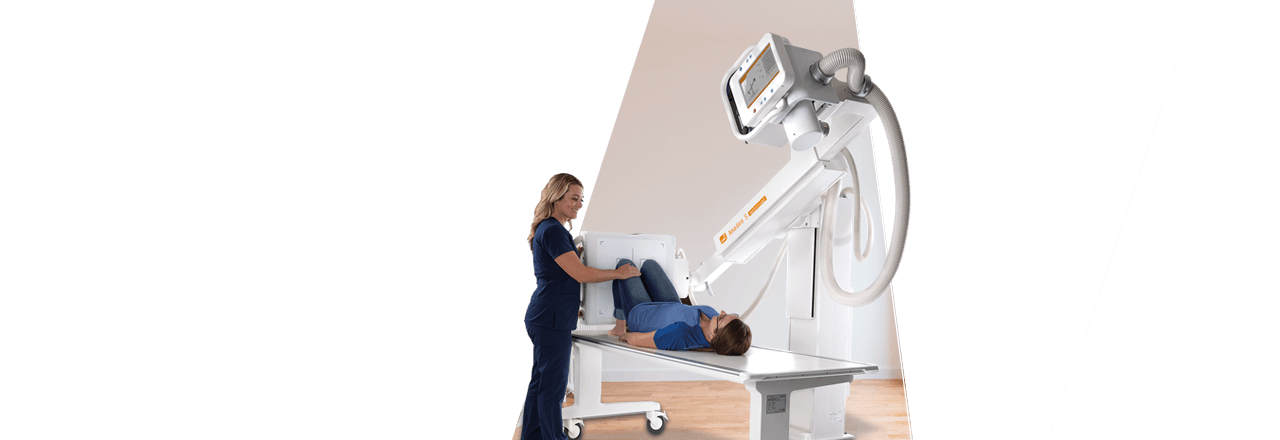

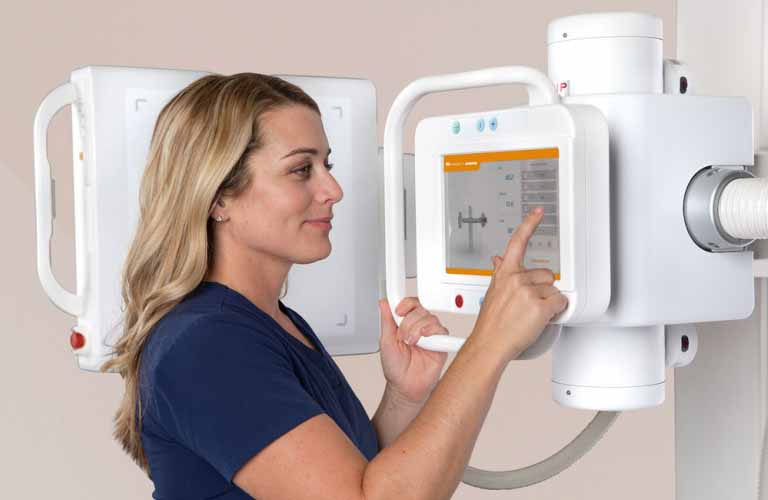

El posicionamiento muy flexible y parcialmente motorizado del soporte permite adquirir una amplia gama de imágenes. Se pueden tomar en pacientes sentados, de pie o acostados (mesa opcional). Todos los ajustes y operaciones importantes se realizan a través de una consola con pantalla táctil de 10" integrada.

Tanto el buckylade como el tubo pueden ser rotados y así permitir configuraciones de rayos X muy variables. Todas las posiciones necesarias del dispositivo pueden ser predefinidas en las 60 ranuras de programa disponibles para asegurar un rápido posicionamiento en el paciente.

El detector de rayos X CsI digital de alta resolución, la rejilla extraíble y un sistema de reconocimiento de rejilla activo aseguran la mejor calidad de imagen para todas las imágenes. Los sensores de colisión inteligentes aseguran la protección del paciente interrumpiendo el movimiento en caso de un posible contacto del paciente o el contacto con objetos en la sala de rayos X. Características como las costuras para la creación de imágenes de toda la pierna y toda la columna vertebral, filtros infantiles, etc. completan las ventajas de este sistema.

El Amadeo S motorizado es controlado por nuestro poderoso software de adquisición de rayos X dicomPACS®DX-R. El software permite una operación muy simple e intuitiva y el ajuste automático de todos los parámetros necesarios.



El sistema de rayos X de soporte giratorio Amadeo S motorizado está disponible en dos versiones:

Amadeo S-DR motorised:

Con un detector de rayos X instalado permanentemente (43x43cm)

Amadeo S-DR motorised:

Sistema con detector de rayos X inalámbrico (35x43cm)

Ventajas y características del sistema de rayos X con soporte giratorio Amadeo S motorised:

Óptima

especialmente diseñado para habitaciones pequeñas (mín. L/H/D 2,30 x 2,40 x 1,70 m) - garantizado por un diseño compacto así como sensores de colisión para la altura de la habitación y la posición del detector para grabaciones en pacientes de pie, sentados y tumbados



Cómodo

fácil posicionamiento manual en todas las direcciones, incluyendo la inclinación del detector para proyecciones oblicuas - permite un trabajo cómodo



Simplemente

60 posiciones preestablecidas para la altura del soporte, la orientación y el SID para cada tipo de examen



Cómodo

mediante el posicionamiento automático del trípode, el ajuste motorizado de la distancia de enfoque de la película y la programación anatómica específica del cliente (APR)



Eficiente

Rápido y fácil posicionamiento del soporte --> detector +/-40° giratorio y tubo +/-90°, parcialmente motorizado



Seguridad

funciones de seguridad integradas con botones de parada de emergencia y sensores de colisión



Pensativo

Control del generador de alta frecuencia y de todos los componentes del sistema a través de una consola integrada con pantalla táctil de 10" con soporte multilingüe



Excelente

Detector de rayos X de alta calidad basado en un centelleador de yoduro de cesio (CsI).



Fácil de usar

El software de adquisición auto-explicativo dicomPACS®DX-R que incluye funciones especiales de medición gratuitas

Rápido

Poco después del disparo (6 a 8 segundos) la imagen de rayos X ya está disponible



Útil

totalmente integrado, asistente de rayos X multimedia para la técnica de ajuste correcto



Accesibilidad

El software de diagnóstico integrado ofrece un intercambio de información mundial, rápido y rentable (a través de la nube o el correo electrónico)



Costuras

El módulo de costura (opcional) crea una sola imagen a partir de imágenes digitales de rayos X separadas. Las imágenes se cargan, se alinean correctamente y se fusionan en una sola imagen.

Software de adquisición profesional y diagnóstico para imágenes de rayos X

Software de adquisición profesional y diagnóstico para imágenes de rayos X

El corazón de cada Amadeo es el dicomPACS®DX-R software de adquisición y de diagnóstico con la guía de posicionamiento de rayos X integrado desarrollado por OR Technology.

El software controla generadores de rayos X y unidades de rayos X de varios fabricantes, proporcionando un flujo de trabajo suave y estructurado. Una interfaz gráfica sencilla y amigable para el usuario (interfaz gráfica de usuario), operada por pantalla táctil o ratón, completa el sistema.

El  procesamiento de imágenes profesional dicomPACS®DX-R puede adaptarse a las necesidades individuales de los usuarios y ofrece una calidad de imagen excepcional en medicina humana y veterinaria. Ha sido especialmente desarrollado para permitir la optimización de la calidad de visualización específica de órganos, Garantizando la más alta calidad de las imágenes de rayos X.

[más información...]

Detectores de rayos X para los sistemas Amadeo S motorised

lista de los detectores de rayos X

Aquí encontrará una lista de los detectores de rayos X disponibles. Los diferentes tipos y tamaños de detectores de rayos X permiten una configuración individual del sistema.

[a la vista...]

  • Información de producto Soporte giratorio Sistema de rayos X Amadeo S motorizado
    Sistema de rayos X digital para detectores de rayos X fijos e inalámbricos - con sensores de colisión para alturas de techo bajas desde 2,40 m

  • Catálogo de productos Radiografía digital en medicina humana
    Cartera de productos de OR Technology: Imágenes de rayos X digitales en cualquier momento y en cualquier lugar para la práctica privada, el hospital y el uso ambulatorio

  • Información del producto Caja de protección para detectores de 14x17 pulgadas
    Con esta carcasa protectora, los detectores inalámbricos de 14x17 pulgadas pueden ser protegidos contra los choques y las fuertes vibraciones del exterior. La carcasa contiene varias capas protectoras para absorber los choques y aumentar la capacidad de carga.

  • Producto dicomPACS® Upper Cervical (NUCCA) y Herramientas Quiroprácticas Estándar
    Herramientas de diagnóstico para obtener resultados óptimos de la quiropráctica

Extensiones opcionales

PACS MobileView

dicomPACS®MobileView - el visor basado en la web para dispositivos móviles
El visor basado en la web contiene todas las funciones básicas para ver imágenes. Puede ver las imágenes virtualmente con cualquier navegador en los dispositivos móviles. dicomPACS®MobileView ofrece a los médicos y al personal de enfermería un grado hasta ahora desconocido de libertad móvil en el lugar de trabajo, dentro y fuera de los hospitales o prácticas, con el material de imágenes radiológicas disponible desde cualquier lugar.

ORCA

ORCA® - almacenamiento de datos médicos (imágenes y documentos) así como el intercambio a través de Internet
ORCA® (OR Technology Cloud Archiving) es una plataforma basada en la nube especialmente diseñada para almacenar, ver y compartir imágenes y documentos médicos. ORCA® ofrece dos aplicaciones interesantes: ORCA® Archive y ORCA® Share.

PACS Software

dicomPACS® - la solución de gestión de imágenes sofisticada y de alta tecnología
Con dicomPACS® todas las imágenes generadas por dispositivos digitales de rayos X, TAC, RMN y ultrasonido, así como diversos documentos (por ejemplo, cartas de médicos, hallazgos médicos, historial médico, faxes) se almacenan en una carpeta digital del paciente y son fácilmente accesibles.





Datos técnicos Amadeo S motorizada

HF generator

Output power 50 kW (40 - 150 kVp, 10 - 630 mA, 400/480 V (+/- 10 %))

U-arm stand
  • Compact design for low ceiling heights (min. 2.40 m)
  • Operation on the tube: 10" touch screen LCD with automatic image rotation
  • Integrated safety functions with emergency stop buttons and collision sensors
  • X-ray radiation is centered on the buckylade and can be rotated +/- 90° if required
  • The focus-film distance ranges from 100 bis 180 cm einstellbar
  • The central beam over the ground ranges from 400 mm max. 1700 mm
  • Rotation of the swivel arm from + 120° bis - 30°
  • Manually operated collimator with LED full field light localiser
  • Bucky cabinet with 3-field ionisation chamber (AEC)
  • Removable grid L (85 L / cm, r 10:1, FFD = 110 - 180 cm)
Manual collimator

Included

Bucky with removeable grid

With active pattern recognition

Grid for FFD 110 to 180 cm

Included

Flat panel detector 17"x17" CsI

Only for Amadeo S-DR
Flat panel detector with excellent image quality and prompt image availability

Flat panel detector 14"x17" CsI

Only for Amadeo S-DR with wireless detctor
Wireless X-ray imaging! Fits into existing X-ray systems without additional modification (in place of the X-ray film cassette); fast-charging and long-lasting batteries

Operator control via dicomPACS®DX-R acquisition station

Mini PC with 24" touch screen monitor, 1920 x 1080 Pixel inkl. the professional console software dicomPACS®DX-R with modern graphic user interface with generator control, integrated X-ray positioning guide and basic software modules:

  • dicomPACS®DX-R DICOM Send SCU
  • dicomPACS®DX-R DICOM Patient CD
  • dicomPACS®DX-R Cognition Optimised Processing

Optional Components for Amadeo S motorised Systems

DAP meter (dose-area product meter)

Available

LWS / BWS filter

Available

Generator upgrade

From 50 kW to 65 kW

From 50 kW to 80 kW

Patient tables

Various models: partly motorised height adjustment,floating table top, programmable working height etc.

Stitching
