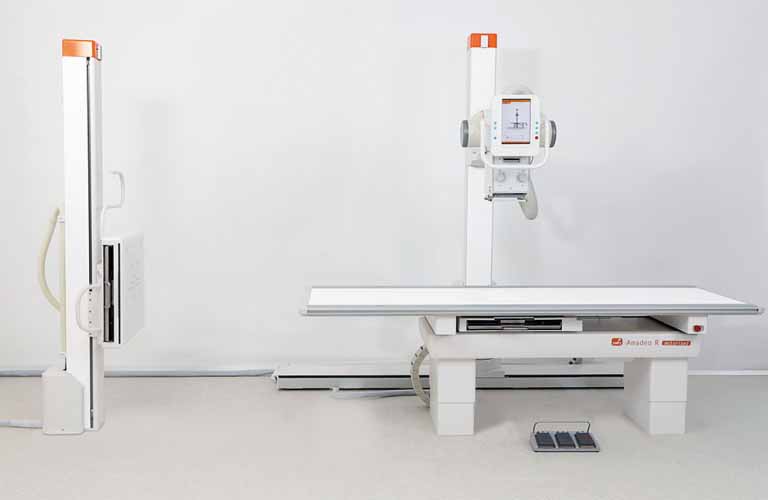

Sistema de rayos X motorizado y universal con mesa bucky y soporte de pared de rejilla

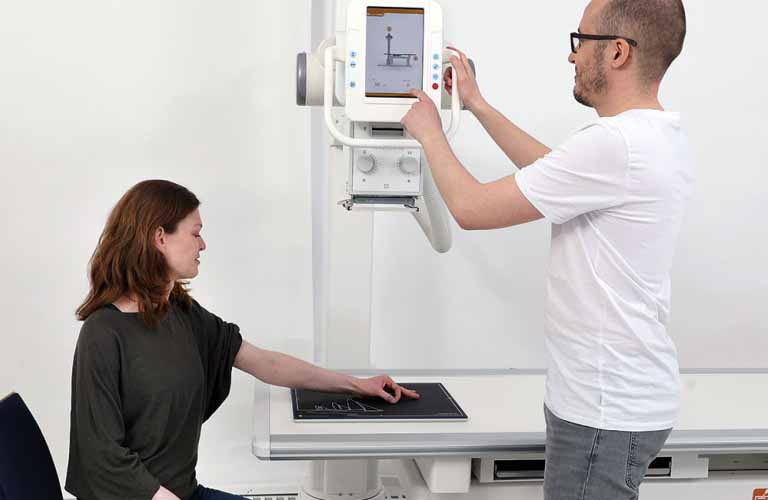

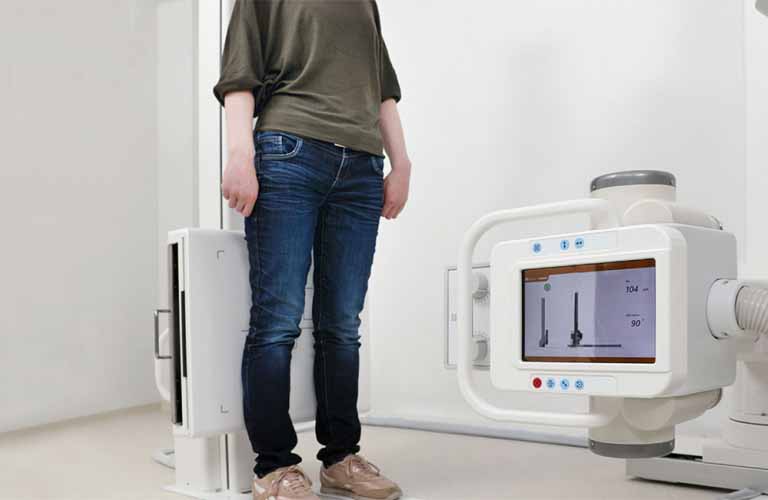

El Amadeo R motorised es un sistema de rayos X versátil y motorizado con mesa bucky y soporte de pared de rejilla, que convence por su sencillo control y manejo. Una intuitiva pantalla táctil de 10" simplifica el manejo del sistema. El sistema digital de rayos X es adecuado para todas las radiografías en posición sentada, tumbada y de pie, y dispone de unas 60 posiciones semiautomáticas preestablecidas de altura del soporte, alineación y SID.

El personal de rayos X se familiariza rápidamente con los procedimientos y el uso de nuestro software profesional de adquisición e informes dicomPACS®DX-R. El tubo de rayos X y la hebilla del soporte de pared de rejilla están diseñados para ser bajados hasta el suelo. El tubo de rayos X sigue automáticamente si no hay objetos en el camino. La mesa de rayos X con tablero flotante de 6 posiciones ajustables en altura tiene una gran capacidad de carga para poder examinar sin dificultad a los pacientes de mayor circunferencia.

El sistema universal de rayos X sólo requiere un espacio reducido sin restringir su plena funcionalidad. Una amplia gama de opciones, como el seguimiento automático motorizado, el interruptor de pie inalámbrico de 3 vías para todas las funciones motorizadas, las funciones de seguridad integradas o la rejilla extraíble en la mesa o el soporte de pared de rejilla, también permiten trabajar en departamentos de radiología muy frecuentados.







nach oben

Video: Motorised, universal X-ray system with bucky table and wall stand





nach oben

El sistema universal de rayos X Amadeo R motorised está disponible en dos variantes:

Amadeo R-DR motorised:

Con un detector de rayos X instalado permanentemente (43x43cm)

Amadeo R-DR motorised:

Sistema con detector de rayos X inalámbrico (35x43cm)

nach oben

Ventajas y características del sistema de rayos X con soporte giratorio Amadeo R motorised :

Óptima

Ocupa poco espacio sin restringir la funcionalidad completa (mín. L/H/D 4,50 x 2,60 x 2,60 m) - garantizado por un diseño compacto así como sensores de colisión para la altura de la habitación y la posición del detector para grabaciones en pacientes de pie, sentados y tumbados

Comfortable

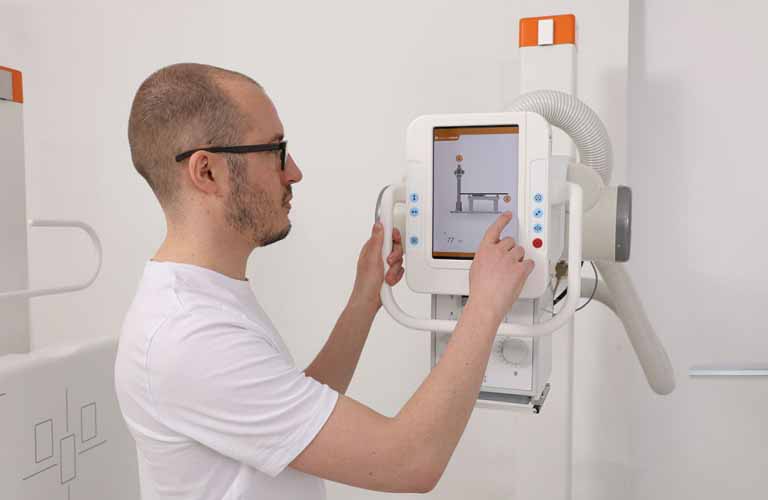

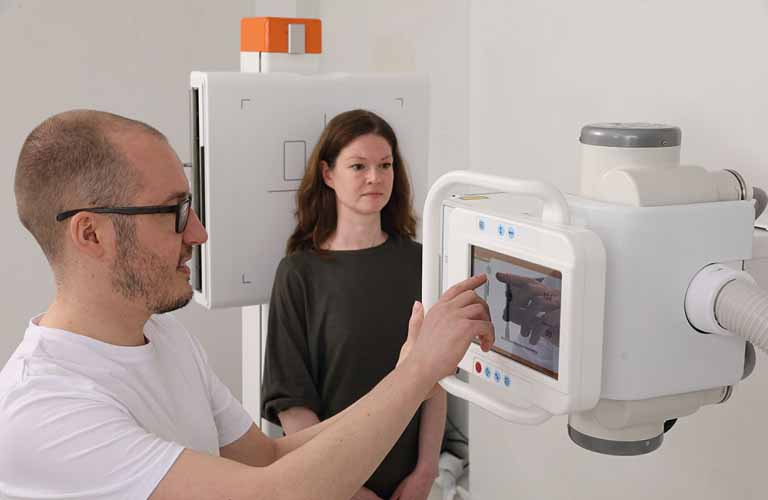

  •     Pantalla táctil intuitiva de 10" para simplificar el manejo del sistema
  •     fácil posicionamiento en todas las direcciones
  •     mesa flotante - 6 pliegues ajustables en altura
  •     interruptor de pie inalámbrico de 3 vías para todas las funciones motorizadas
Simplemente

Hasta 60 posiciones semiautomáticas preestablecidas de altura del trípode, alineación y SID

Cómodo

mediante el posicionamiento automático del trípode, el ajuste motorizado de la distancia de enfoque de la película y la programación anatómica específica del cliente (APR)

Seguridad

Funciones de seguridad integradas con varios botones de parada de emergencia y sensores de colisión

Excelente

Detector de rayos X de alta calidad basado en un centelleador de yoduro de cesio (CsI).

Fácil de usar

El software de adquisición auto-explicativo dicomPACS®DX-R que incluye funciones especiales de medición gratuitas

Pensado

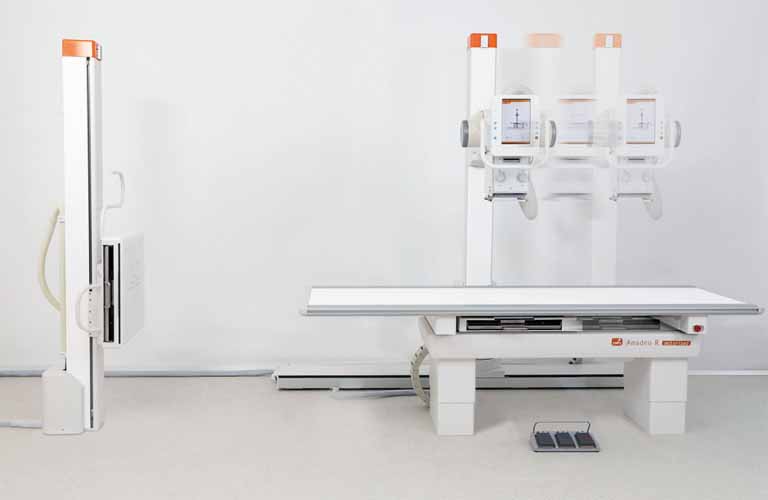

Autotracking con buckylade de soporte de pared y tubo de rayos X, así como con bucky de mesa y tubo de rayos X

Rápido

Poco después del disparo (6 a 8 segundos) la imagen de rayos X ya está disponible

Útil

totalmente integrado, asistente de rayos X multimedia para la técnica de ajuste correcto

Accesibilidad

El software de diagnóstico integrado ofrece un intercambio de información mundial, rápido y rentable (a través de la nube o el correo electrónico)

nach oben

Software de adquisición profesional y diagnóstico para imágenes de rayos X

Software de adquisición profesional y diagnóstico para imágenes de rayos X

El corazón de cada Amadeo es el dicomPACS®DX-R software de adquisición y de diagnóstico con la guía de posicionamiento de rayos X integrado desarrollado por OR Technology.

El software controla generadores de rayos X y unidades de rayos X de varios fabricantes, proporcionando un flujo de trabajo suave y estructurado. Una interfaz gráfica sencilla y amigable para el usuario (interfaz gráfica de usuario), operada por pantalla táctil o ratón, completa el sistema.

El  procesamiento de imágenes profesional dicomPACS®DX-R puede adaptarse a las necesidades individuales de los usuarios y ofrece una calidad de imagen excepcional en medicina humana y veterinaria. Ha sido especialmente desarrollado para permitir la optimización de la calidad de visualización específica de órganos, Garantizando la más alta calidad de las imágenes de rayos X.

[más información...]

nach oben

Detectores de rayos X para los sistemas Amadeo R motorised

lista de los detectores de rayos X

Aquí encontrará una lista de los detectores de rayos X disponibles. Los diferentes tipos y tamaños de detectores de rayos X permiten una configuración individual del sistema.

[a la vista...]

nach oben

¿Tiene alguna pregunta?

¿Es el Amadeo R el aparato de rayos X digital adecuado para su consulta?
Averigüémoslo juntos.
Icon - llámenos+49 381 36 600 500 Icon - Envíenos su solicitudinfo@or-technology.com
Contacte con
OR Technology - Contacte con
nach oben
  • Product-Info Sistema universal de rayos X Amadeo R motorised
    El madeo R motorised es un sistema de rayos X versátil y motorizado con mesa bucky y soporte de pared de rejilla, que convence por su sencillo control y manejo

  • Catálogo de productos Radiografía digital en medicina humana
    Cartera de productos de OR Technology: Imágenes de rayos X digitales en cualquier momento y en cualquier lugar para la práctica privada, el hospital y el uso ambulatorio

nach oben

Extensiones opcionales

PACS MobileView

dicomPACS®MobileView - el visor basado en la web para dispositivos móviles
El visor basado en la web contiene todas las funciones básicas para ver imágenes. Puede ver las imágenes virtualmente con cualquier navegador en los dispositivos móviles. dicomPACS®MobileView ofrece a los médicos y al personal de enfermería un grado hasta ahora desconocido de libertad móvil en el lugar de trabajo, dentro y fuera de los hospitales o prácticas, con el material de imágenes radiológicas disponible desde cualquier lugar.

ORCA

ORCA® - almacenamiento de datos médicos (imágenes y documentos) así como el intercambio a través de Internet
ORCA® (OR Technology Cloud Archiving) es una plataforma basada en la nube especialmente diseñada para almacenar, ver y compartir imágenes y documentos médicos. ORCA® ofrece dos aplicaciones interesantes: ORCA® Archive y ORCA® Share.

PACS Software

dicomPACS® - la solución de gestión de imágenes sofisticada y de alta tecnología
Con dicomPACS® todas las imágenes generadas por dispositivos digitales de rayos X, TAC, RMN y ultrasonido, así como diversos documentos (por ejemplo, cartas de médicos, hallazgos médicos, historial médico, faxes) se almacenan en una carpeta digital del paciente y son fácilmente accesibles.





nach oben

Datos técnicos Amadeo R motorised

X-ray generator and X-ray tube
  • Output power 50 kW (40 - 150 kVp, 10 - 630 mA, 400/480 V (+/- 10 %))
  • Rotatable anode X-ray tubes with double focus, focal spot 0.6 / 1.2 mm
Tube stand
  • Smooth, easy positioning of the X-ray arm with electromagnetic brake
  • Stand rotatable ±135°, vertical travel of 190 cm (length)
  • X-ray tube rotatable ±135°, transverse travel of 149cm (height)
  • Manually operated collimator with halogen full field light localiser

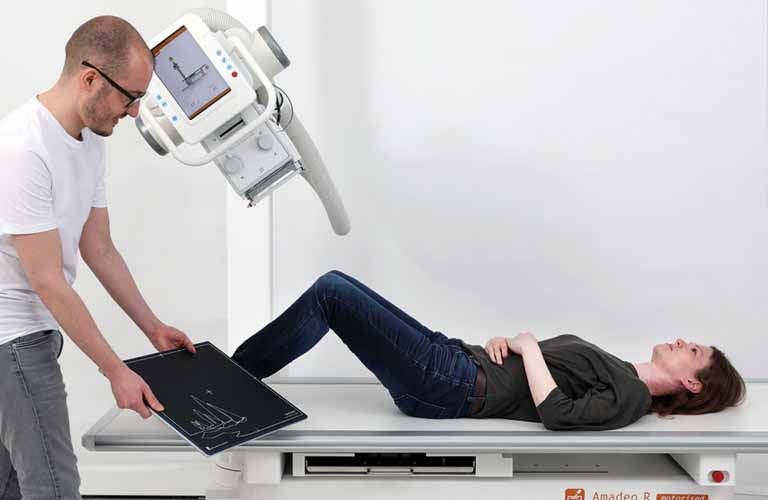

X-ray table
  • Motorised and up to 30 cm height-adjustable tabletop
  • 4-way floating X-ray table (228 x 80 cm)
  • Travel lengthwise ±38 cm, crosswise ±10 cm
  • Sturdy construction with high table load capacity, max. 350 kg
  • Bucky incl. 3-field ionisation chamber (AEC)
  • Removable grid L (85 L / cm; r 10:1, FFA = 80 - 110cm)

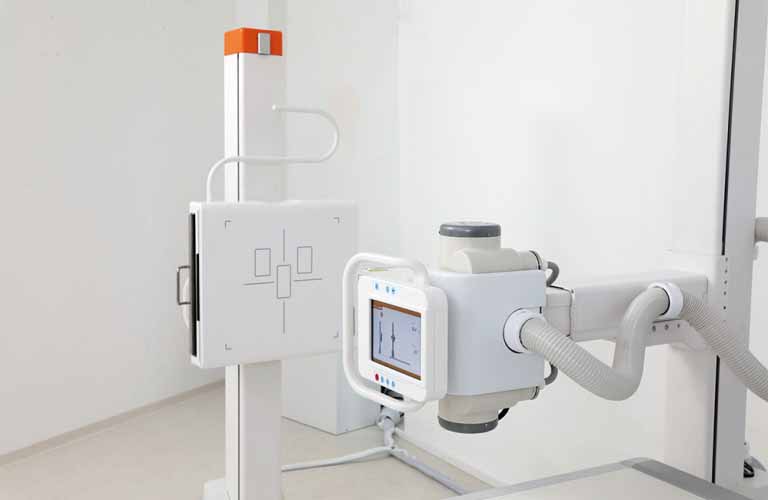

Wall stand
  • Height-adjustable, with counterbalance, vertical travel range 40-189 cm

  • Bucky incl. 3-field ionisation chamber (AEC)

  • Removable grid L (85 L / cm; r 10:1, FFA = 110 - 180 cm)
Flat panel detector 14" x 17" CsI wireless

Direct radiography detector with fast charging, long-life batteries

Flat panel detector 17" x 17" CsI

Detector with excellent image quality and immediate image availability



Auto-Tracking tube and bucky
  • Motorised movement of the X-ray tube - Automatic central positioning of the X-ray tube on the centre of the bucky in the wall stand.
  • Motorised movement of the bucky in the patient table - Automatic central positioning of the bucky in the patient table
Operator control via dicomPACS®DX-R acquisition station

Mini PC with 24" touch screen monitor, 1920 x 1080 Pixel inkl. the professional console software dicomPACS®DX-R with modern graphic user interface with generator control, integrated X-ray positioning guide and basic software modules:

  • dicomPACS®DX-R DICOM Send SCU
  • dicomPACS®DX-R DICOM Patient CD
  • dicomPACS®DX-R Cognition Optimised Processing
nach oben

Optional Components for Amadeo R motorised Systems

DAP meter (dose-area product meter)

Available

Lumbar spine / thoracic spine filter

Available

Generator upgrade

From 50 kW to 65 kW

From 50 kW to 80 kW

nach oben
Subject to technical modifications
